>Tegangan masukan: DC12V 150mA
> Frekuensi kerja: 24-24.5GHz
Merek:
S4ABarang TIDAK.:

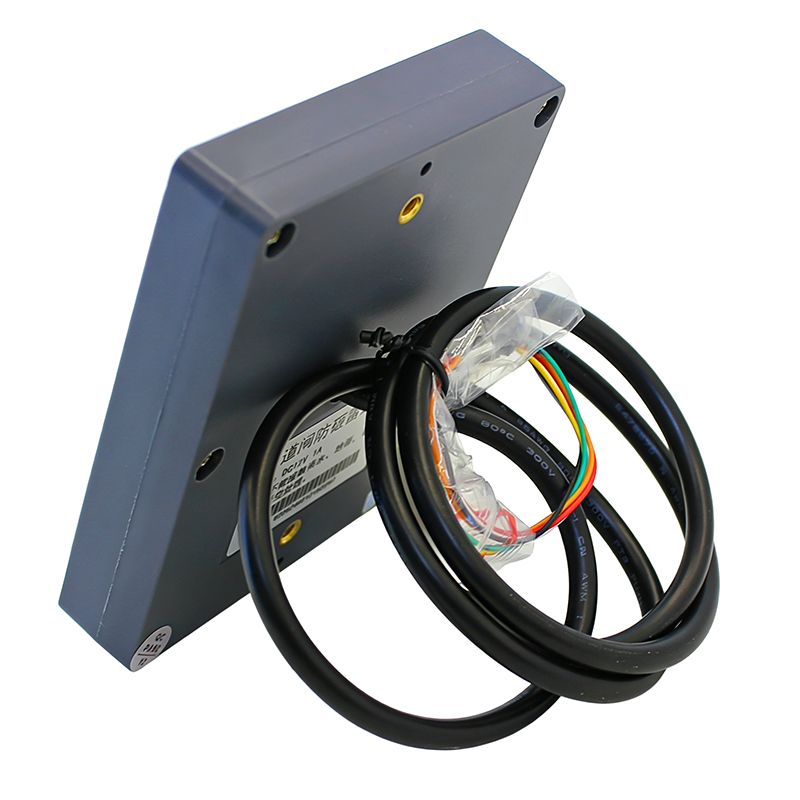

R02R02 Channel Gate Radar Anti Tabrakan
Nomor Model: R02
Lingkup aplikasi |
Gerbang batang lurus |
Tegangan masukan |
DC12V 150mA |
Frekuensi kerja |
24-24,5 GHz |
Modus modulasi |
FMCW |
Mengirimkan daya |
10-1 5dBm |
Balok horisontal |
<30° |
Balok vertikal |
<17° |
Jarak deteksi |
1-6 meter, +-0,1 meter |
Suhu Operasional |
-40°C~+85°C |
Tingkat perlindungan |
IP67 |
Tutorial pemasangan dan pengoperasian radar
(1.1) Radar anti-smashing dipasang pada kotak barrier gate yang tegak lurus dengan arah lajur (atau dipasang pada kolom di sebelah kotak). Ketinggian pemasangan disarankan 0,6M dari tepi bawah radar ke tanah, dan 15-25CM dari tuas gerbang di kiri dan kanan (lihat diagram skematik).
(1.2) Sasis gerbang penghalang harus dipasang dengan kuat untuk mencegah sasis bergetar saat mesin gerbang bekerja.
(1.3) Dalam jangkauan deteksi radar, kecuali tuas rem, tidak boleh ada penghalang, seperti kerucut jalan, penutup lubang logam, pagar isolasi, rambu dan sejenisnya.
(1.4) Skema diagram spesifikasi instalasi radar penghalang adalah sebagai berikut:
Seperti yang ditunjukkan pada gambar di bawah ini, pertama-tama tentukan lokasi pemasangan, lalu buat lubang ulir dan 2 lubang pemasangan pada badan kotak. (Stiker perekat diri lubang pemosisian dan sekrup pengencang disediakan dalam paket produk), kemudian pasang radar pada kotak dan kencangkan mur pengencang.
Tutorial Setting Panjang Tiang Radar
Langkah 1: Tekan dan tahan tombol tanpa melepaskannya
Tetapkan jarak deteksi
Tekan sampai lampu hijau menyala dan lampu merah mati, setiap kali lampu merah berkedip, jarak deteksi akan bertambah 0,5 meter, dan jarak pengaturan efektif akan berputar dalam 1-6 meter (jarak awal adalah 1 meter) . Setelah mengatur jarak, lepaskan tombol untuk masuk ke langkah selanjutnya.
Langkah 2: Tekan dan lepaskan tombol
lingkungan tempat belajar
Secara otomatis mempelajari latar belakang pemandangan (lampu merah dan lampu hijau berkedip bersamaan); tunggu selama 20 detik, radar menyimpan parameter dan keluar, pengaturan selesai; radar berfungsi normal (lampu merah selalu menyala)
Misalnya, jika Anda memasang tiang lurus 4m: (jarak deteksi harus 0,5m lebih pendek dari panjang tiang)
Tekan dan tahan tombol untuk pertama kali tanpa melepaskannya hingga lampu merah berkedip lima kali (setiap kali 0,5 meter) lalu lepaskan (atur jarak
Jarak awal 2,5 meter + 1 meter), saat ini jarak deteksi adalah 3,5 meter;
Setelah menekan tombol untuk kedua kalinya, segera lepaskan, lampu lalu lintas berkedip bersamaan, lalu tunggu selama 20 detik
Pelajari saja lingkungan tempat kejadian (saat ini, tidak ada orang, mobil, dan objek lain dalam jangkauan deteksi gerbang penghalang).
Keselamatan Pejalan Kaki & Kendaraan Terpadu: Radar ini menggunakan mode deteksi ganda untuk membedakan antara mobil dan orang, memicu respons anti-tabrakan segera untuk mencegah kecelakaan. Instalasi "Tanpa Pemotongan" yang Hemat Biaya: Sebagai alternatif nirkabel yang lebih unggul daripada sistem ground loop tradisional, sensor ini menghilangkan kebutuhan untuk pemotongan perkerasan jalan dan pemasangan kabel yang rumit, sehingga secara signifikan mengurangi biaya tenaga kerja dan pemulihan lokasi. Keandalan Kelas Industri dalam Segala Cuaca: Didukung oleh 16 tahun keahlian produksi, sensor ini memiliki desain tahan air dan debu berperingkat IP67, memastikan deteksi yang konsisten dan presisi tinggi dalam kondisi hujan, kabut, dan suhu ekstrem.
